ENGENHARIA DE PROTEÇÃO INTEGRADA

Uma rede.
Todos os estudos.

Do unifilar ao trip do relé, com memória de cálculo e evidências reproduzíveis.

Até 5.000 barras por estudo · 20.000 nós internos · 25.000 componentes

Abrir plataformaVer caso validado ↓
Janela do Relé VirtualOsciloscópio de tensão e correnteDiagrama unifilar da simulaçãoCASO DE VALIDAÇÃO · 100 BARRAS

FLUXO ÚNICO

Da rede à decisão.

01Rede100 barras · 123 ramos
02FaltaFT na barra B-073
03ProteçãoTC + relé 50/51
04Transitóriocorrente e tensão
05Validação80 casos rastreáveis

MESMO MODELO ELÉTRICO → MESMAS GRANDEZAS → MEMÓRIA E AUDITORIA

CASO DEMONSTRATIVO

Rede malhada. Falta fase-terra.

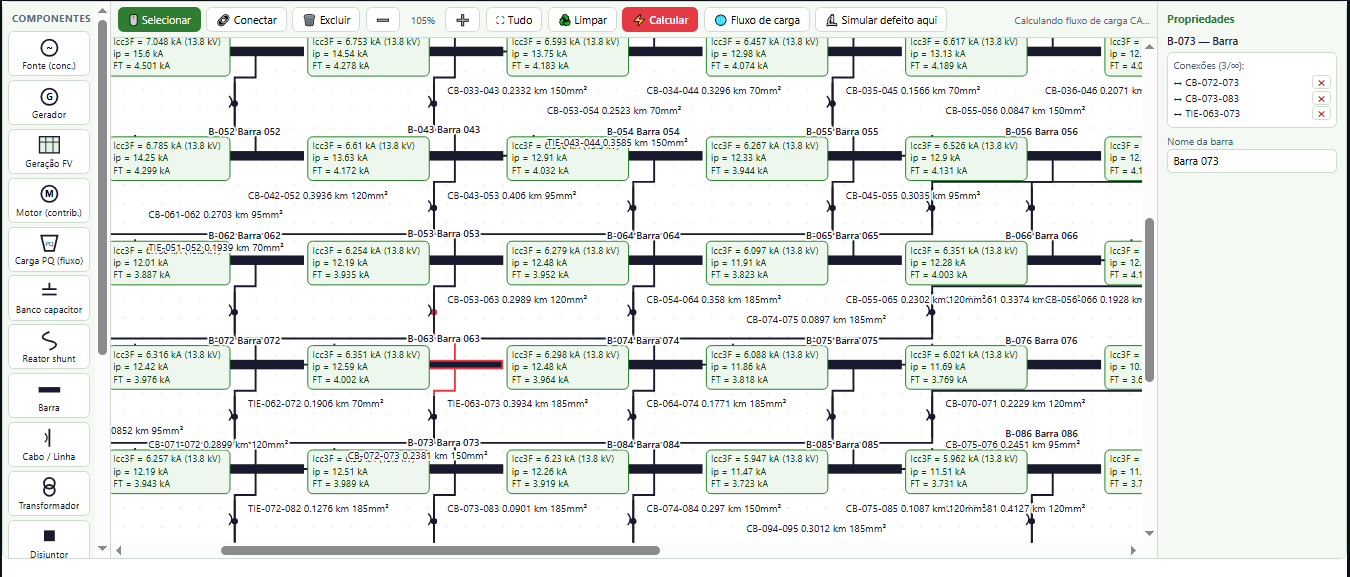

Topologia malhada de 100 barras com falta fase-terra na barra 73
Seed 20260809 · 24 interligações adicionais
PontoB-073
FaltaFT
Corrente FT3,989 kA RMS
Rede13,8 kV

PROTEÇÃO

O relé enxerga. Decide. Abre.

50,0 msfalta FT
50,8 mspickup
92,6 mstrip 51
152,6 msseparação

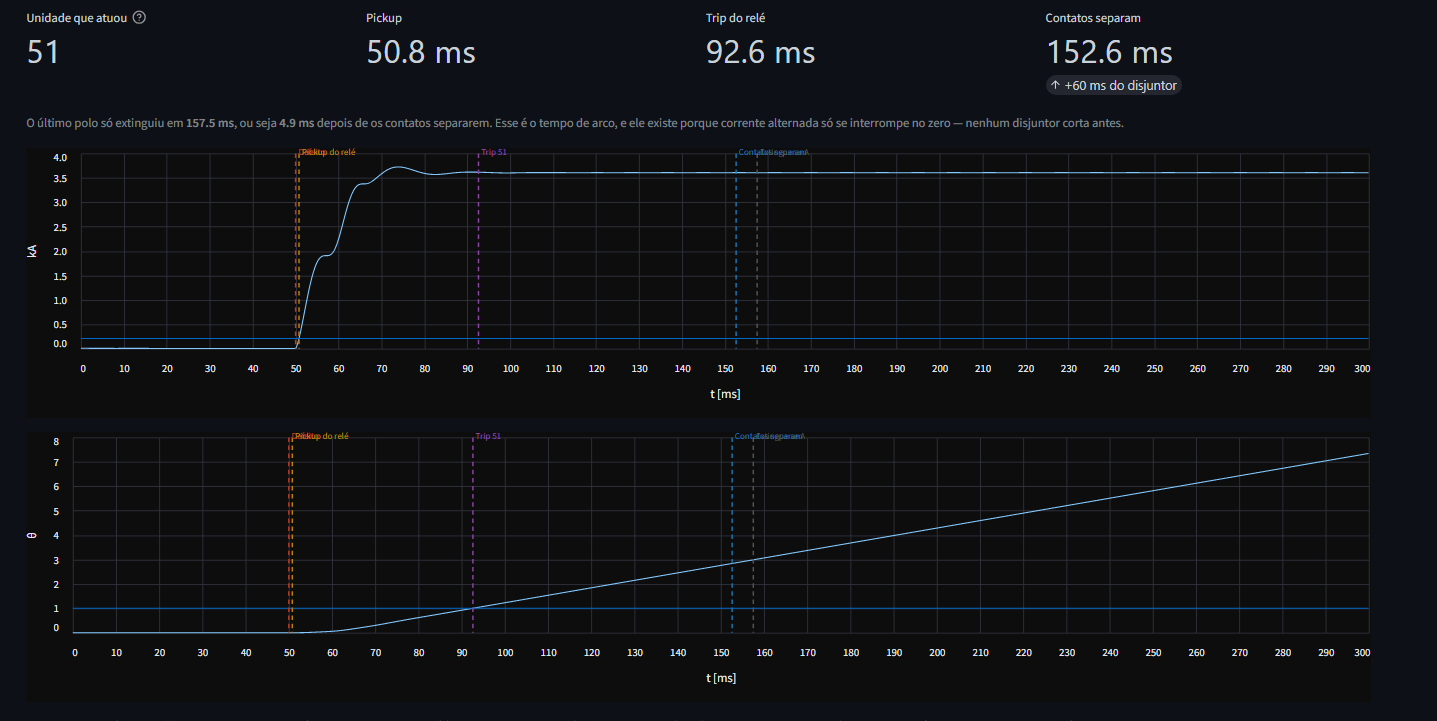

Janela do relé virtual para falta fase-terra, com pickup, trip e separação dos contatos
Caso: rede malhada / B-073Falta FTUnidade 51 temporizadaDJ 60 ms

DOMÍNIO DO TEMPO

Resposta transitória da falta FT.

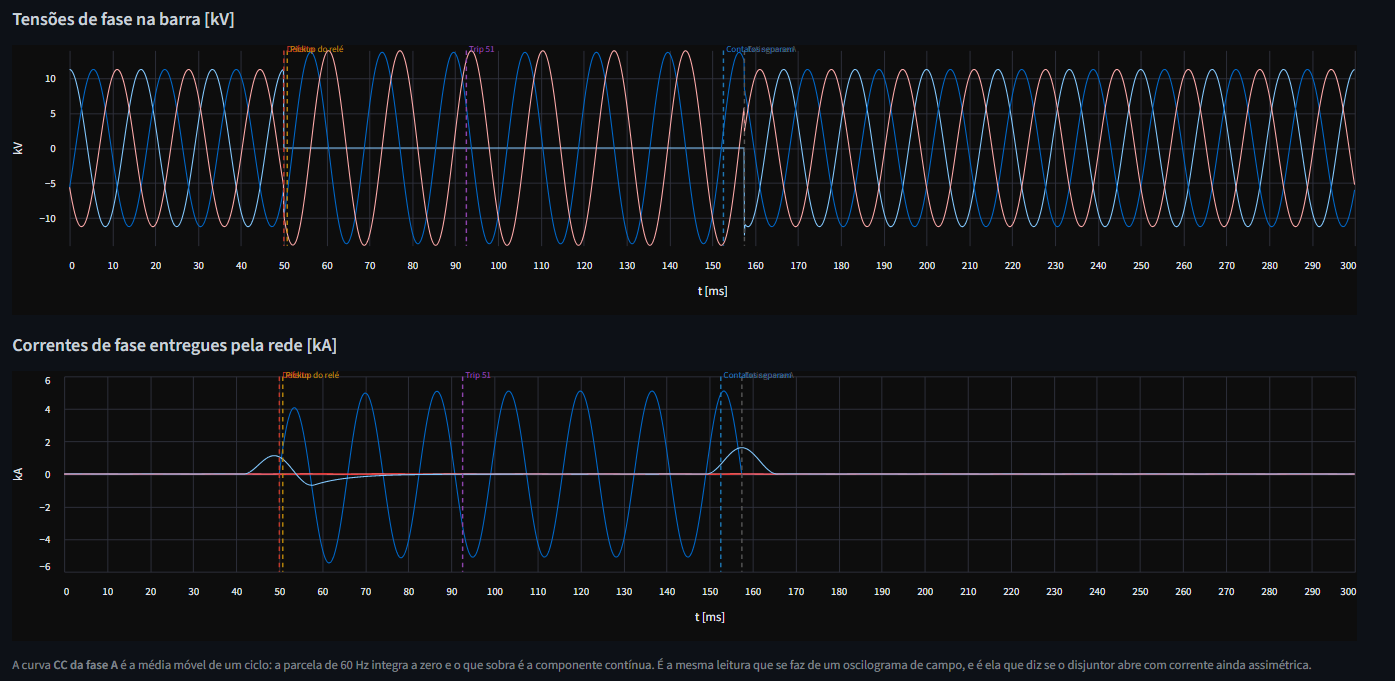

Oscilografia de tensões e correntes durante falta fase-terra na barra 73

Na falta fase-terra, a fase em defeito conduz a corrente pelo caminho de terra. O osciloscópio acompanha o pickup, o trip da unidade 51, a separação dos contatos e a extinção da corrente.

INTEGRAÇÃO

O circuito inteiro, sem caixas-pretas.

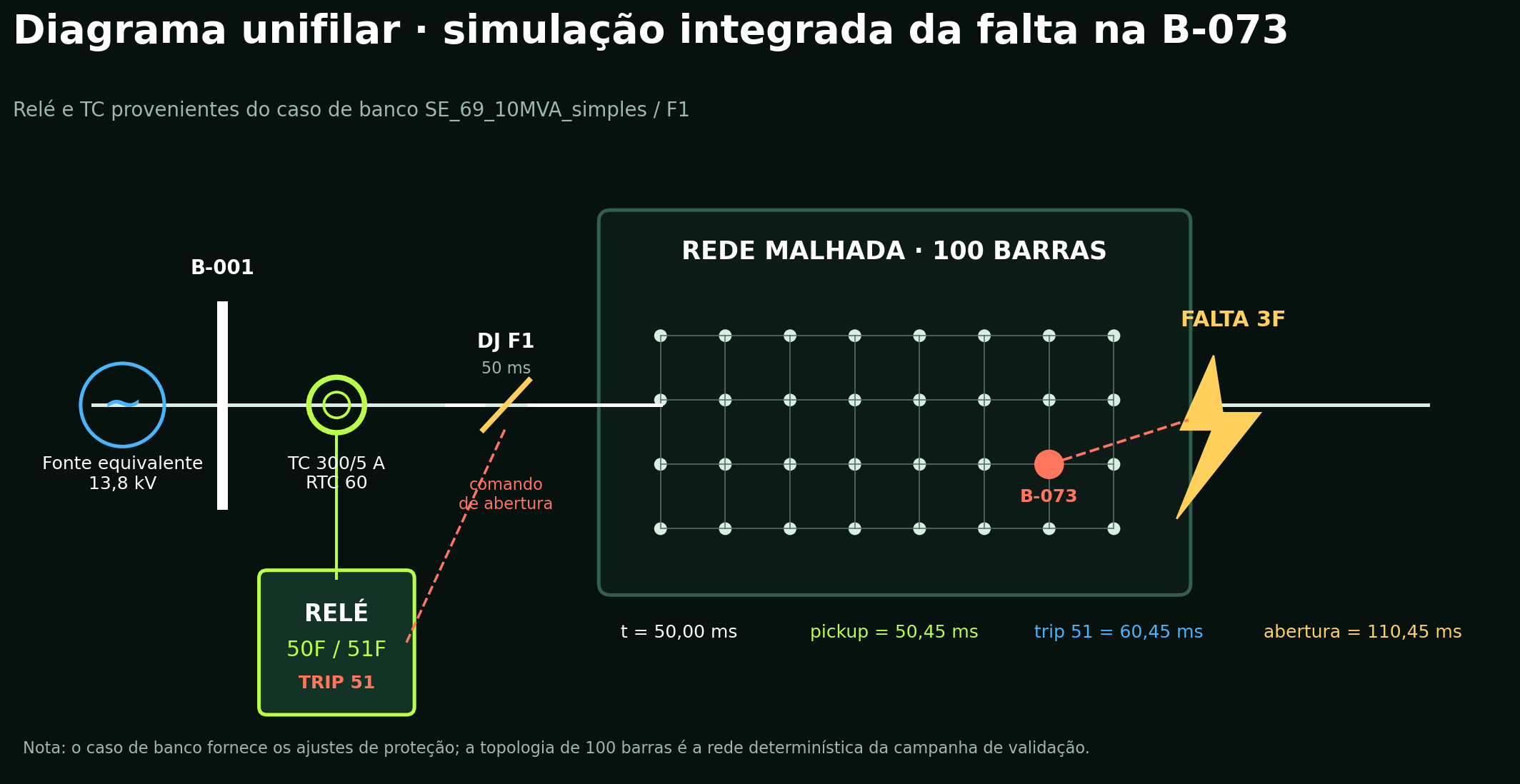

Diagrama unifilar da fonte, TC, relé, disjuntor e rede de 100 barras

METODOLOGIA ACADÊMICA

Duas soluções. Uma comparação caso a caso.

Fluxograma da metodologia de verificação numérica

VALIDAÇÃO TÉCNICA

Precisão computacional demonstrada.

80/80casos verificados
≈ 0%viés numérico
2,07×10⁻¹⁴%RMSE interno
5,03×10⁻¹⁴%erro máximo

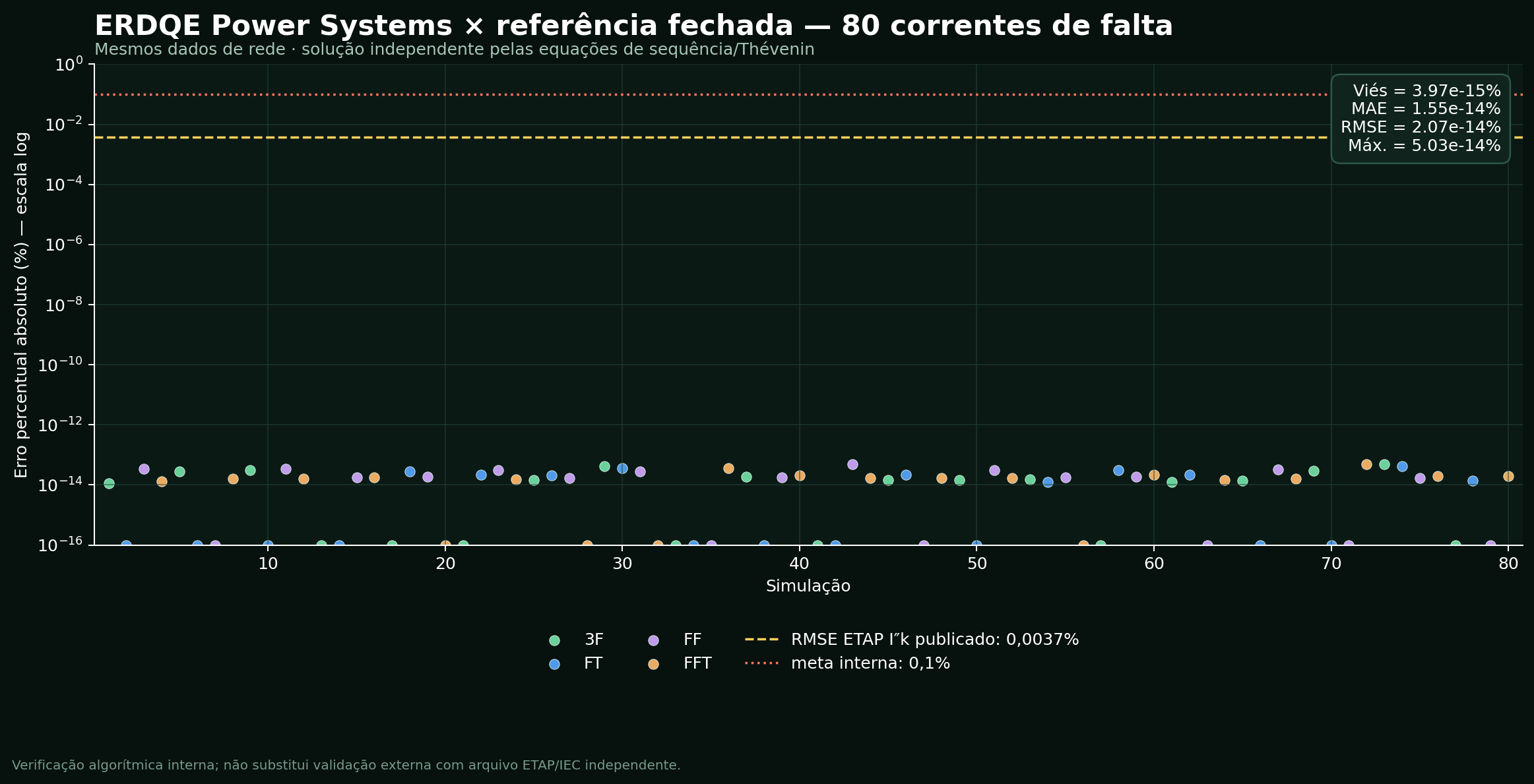

Erro percentual absoluto das 80 simulações comparadas à referência analítica
1. Referência analíticaConferência por equações fechadas, leis de Kirchhoff, componentes simétricas e formulações normativas aplicáveis.
2. Casos reais modeladosReprodução das mesmas topologias, bases, impedâncias, carregamentos, faltas e condições operativas.
3. Comparação cruzadaCasos reais simulados e comparados em ANAREDE, ANAFAS, ETAP e ATPDraw com os mesmos dados de entrada.
4. RastreabilidadeVerificação de correntes, tensões, potências, sequências, atuações e resíduos, caso a caso.

Como a plataforma foi validada: a validação combinou conferência analítica, testes automatizados, balanços das leis elétricas e comparação cruzada de casos reais simulados em ANAREDE, ANAFAS, ETAP e ATPDraw. Nos 80 casos rastreáveis apresentados, a solução numérica reproduziu a referência analítica dentro da precisão de máquina, com viés aproximadamente nulo, RMSE interno de 2,07×10⁻¹⁴% e erro máximo de 5,03×10⁻¹⁴%.

EVIDÊNCIAS

Distribuição e rastreabilidade.

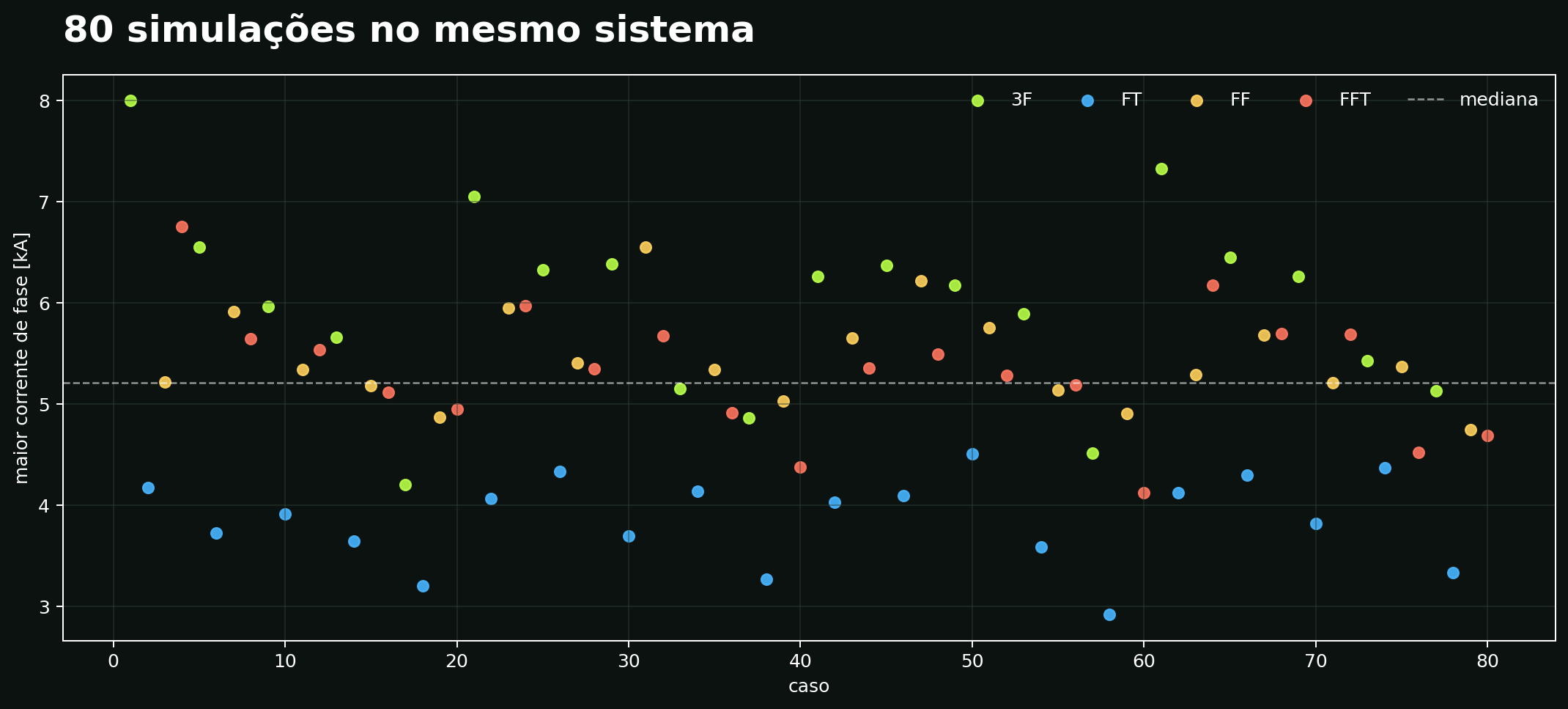

Correntes máximas das 80 simulações por tipo de falta

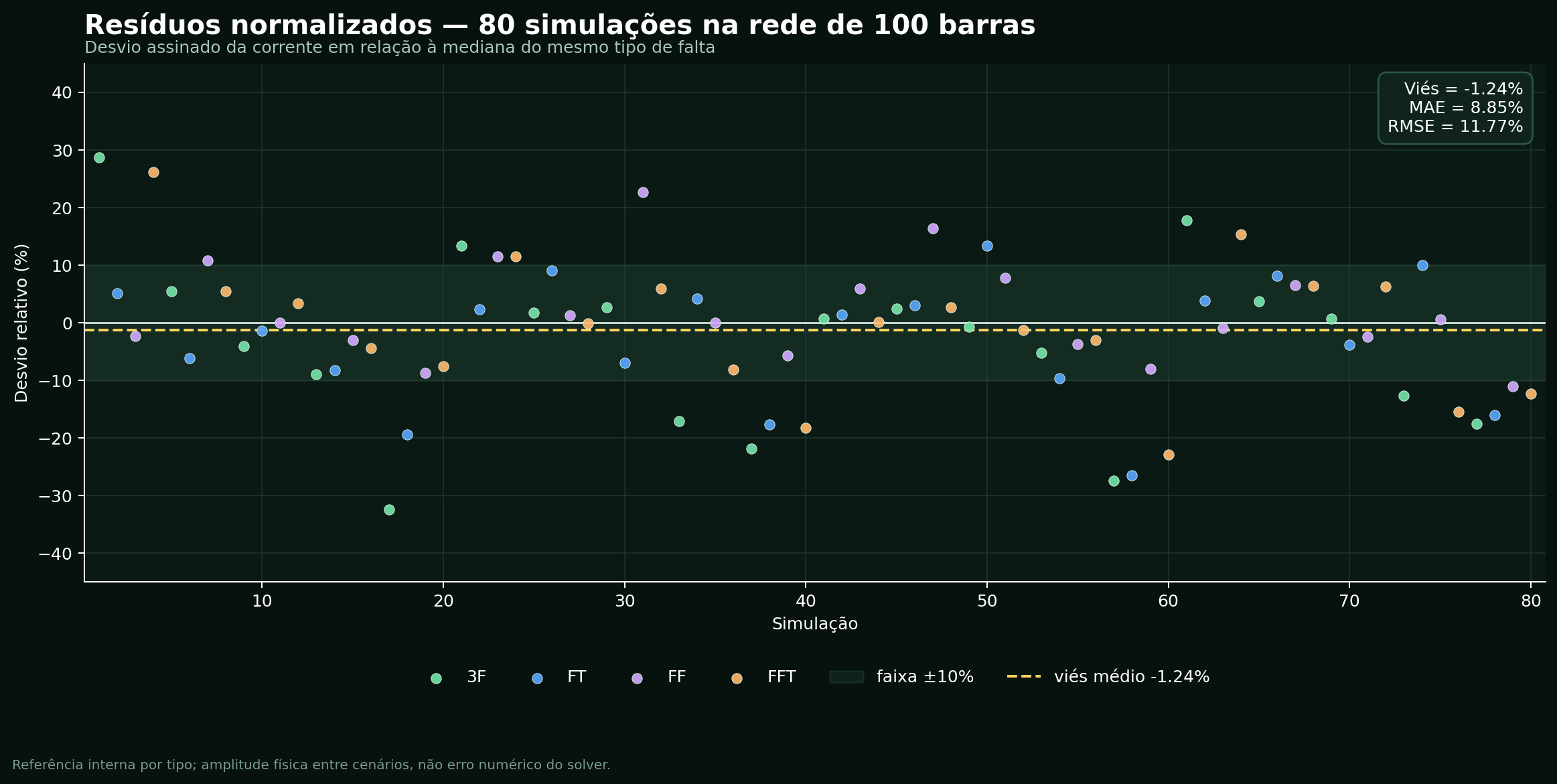

Resíduos normalizados das 80 simulações

ERDQE Power Systems

Proteção elétrica com evidência.

Modele, simule, ajuste e documente em um único fluxo.
